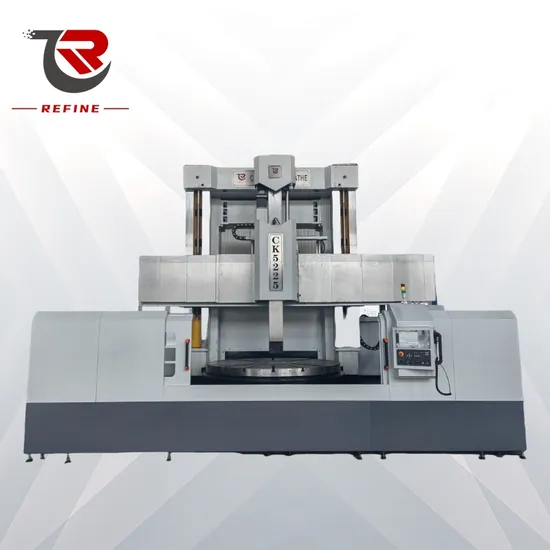

Ck5280 Hochleistungs-CNC-Vertikaldrehmaschine mit Doppelsäule

Overview

Basisinformation.

Modell Nr.	CK5250 CK5263 CK5280
Verarbeitungszubehör	Metall
Führungsschiene	Hydraulisch
Werkzeughalter	4
Energiequelle	Hydraulischer Druck
Steuerungsmodus	Gang
Automatische Note	Handbuch
Einstellungsmodus	Tisch
Präzision	Präzision
Zertifizierung	CE, ISO 9001
Zustand	Neu
Transporttyp	auf dem Seeweg
Hauptwort	CNC-Drehmaschine
Kontrolle	CNC-System
Maximaler Drehdurchmesser	5000 mm
Arbeitstischgröße	4500 mm
Spalte	Zwei
Zahlungsbedingung	T/T
Dokumentieren	Englische Bedienungsanleitung
Lieferfrist	Anhänger/CFR/CIF
Lieferzeit	45–100 Werktage nach Erhalt der Anzahlung
Anwendung	Flansch-/Ventil-/Metail-Teile
Transportpaket	Sperrholzkiste
Spezifikation	Nach welchem ​​Modell
Warenzeichen	NEIN
Herkunft	Dalian, China
HS-Code	8458990000
Produktionskapazität	5000 Stück/Jahr

Verpackung & Lieferung

Paketgröße 1050,00 cm * 550,00 cm * 440,00 cm Paketbruttogewicht 96000,000 kg

Produktbeschreibung

PRODUKTIONSBESCHREIBUNG

Es besteht aus Arbeitstisch, Arbeitstischbasis, Spindelvorrichtung und Übertragungsmechanismus.
Der Arbeitstisch hat die Funktion des Startens, Stoppens, Bewegens und Änderns der Geschwindigkeit. Die Spindel ist mit einem zweireihigen zentripetalen kurzen Zylinderrollenlager ausgestattet und ihr Innenring verfügt über ein konisches Loch. Das Radialspiel wird angepasst, um die Spindelgenauigkeit sicherzustellen. Der Arbeitstisch verfügt über eine hydrostatische Konstantstrom-Führungsschiene, um die Last in vertikaler Richtung zu tragen. Die Werkzeugmaschine kann bei einer Umgebungstemperatur von 0–40 °C normal arbeiten.
Das Getriebe wird von einem 55-kW-Wechselstrommotor angetrieben und das Getriebe wird von einem Hydraulikzylinder angetrieben, um 16 Gangwechsel zu erreichen. Das Zahnradmaterial ist 42-Chrom-Molybdän, das durch Hochhärten behandelt wird und die Härte HRC52-58 erreicht. Der Zahnoberflächenschleifzahn kann eine Präzision von 6 Stufen erreichen.

PARAMETER

Name	Einheit	CK5225	CK5240	CK5250	CK5263	CK5280
Maximaler Schnittdurchmesser des Werkstücks	mm	2500	4000	5000	6300	8000
Werkbankdurchmesser	mm	2250	3200	4500	5700	6300/7200
Maximale Höhe des Werkstücks	mm	1600/2000	2000/2500/3150	2000/2500/3150	2500/3150/4000	3500/4000/5500
Maximales Gewicht des Werkstücks	T	15	32	50	80/125	60/80/150
Drehzahlbereich der Werkbank	U/min	2~63	0,5~45	0,5~40	0,5~40	0,32~32
Workbench-Speed-Serie	Schritt	zwei Gänge keine Stufe	zwei Gänge keine Stufe	zwei Gänge keine Stufe	zwei Gänge keine Stufe	zwei Gänge keine Stufe
Hauptmotorleistung	kw	DC55	DC55	DC75	DC90	DC132
Maximales Drehmoment der Werkbank	kn.m	63	63	100	150	200

MASCHINENMERKMALE

Struktur der Werkbank: Der Arbeitstisch hat die Funktion, die Geschwindigkeit zu starten, zu stoppen, zu bewegen und zu ändern. Die Spindel ist mit einem zweireihigen zentripetalen kurzen Zylinderrollenlager ausgestattet und ihr Innenring verfügt über ein konisches Loch. Das Radialspiel wird angepasst, um die Spindelgenauigkeit sicherzustellen. Der Arbeitstisch verfügt über eine hydrostatische Konstantstrom-Führungsschiene, um die Last in vertikaler Richtung zu tragen. Die Werkzeugmaschine kann bei einer Umgebungstemperatur von 0–40 °C normal arbeiten.
Bei der linken Werkzeugauflage handelt es sich um eine DVT-Steuerung, bei der rechten Werkzeugauflage handelt es sich um eine CNC-Steuerung

BALKENTEIL

Es besteht aus einem Balken, einer horizontalen Vorschubübertragungsstruktur, einem Klemmmechanismus und einer hydraulischen Vorrichtung. Der Träger besteht aus hochfestem und spannungsarmem Gusseisen, das über ausreichende Steifigkeit und Festigkeit verfügt. Nach der Alterungsbehandlung kann die Präzision der Werkzeugmaschine sichergestellt werden. ELEKTRISCHES SYSTEM Die Werkzeugmaschine wird durch das numerische Steuerungssystem Fanuc 0i-TF gesteuert, und die DVT-Werkzeugauflage wird durch eine SPS gesteuert. Die Anlagensteuerelemente und Motorantriebe sind im unabhängigen Verteilerschrank untergebracht, alle Bedienelemente sind zentral in der Unterschrank-Tasterstation untergebracht. Der Betriebssteuerungsteil konzentriert sich auf die unabhängige Bodenbedienplattform, die CNC-Werkzeugablage und die DVT-Werkzeugablage sind jeweils mit Handgeräten ausgestattet, die Bedienung ist einfach, bequem und flexibel.
GANTRYGantry aus linken und rechten Säulen und Verbindungsträgern. Kasten im oberen Teil des Portals rund um den Lift, angetrieben von einem Wechselstrommotor über Schneckenpaare und Schraubenschienenpaare, damit der Lift den Balken entlang der linken und rechten Säule bewegt. Bearbeiten Sie die linke und rechte Säule, Verbindungsträger und andere große HT250-Gusseisenwerkstoffe mit hoher Intensität und geringer Spannung, die Härte von HB170-190, so dass die Maschine eine größere Festigkeit und hohe Steifigkeit aufweist, Alterungsbehandlung, beseitigt Spannungen und stellt sicher, dass die Maschine Genauigkeit.
