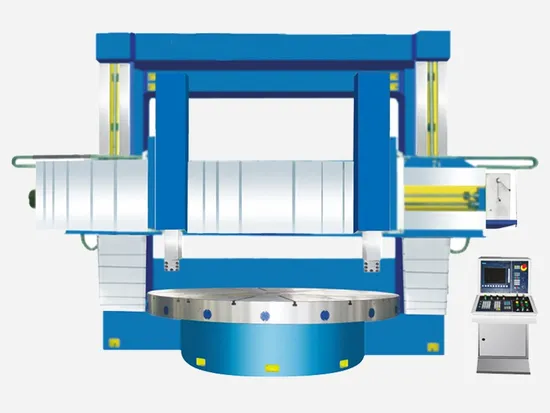

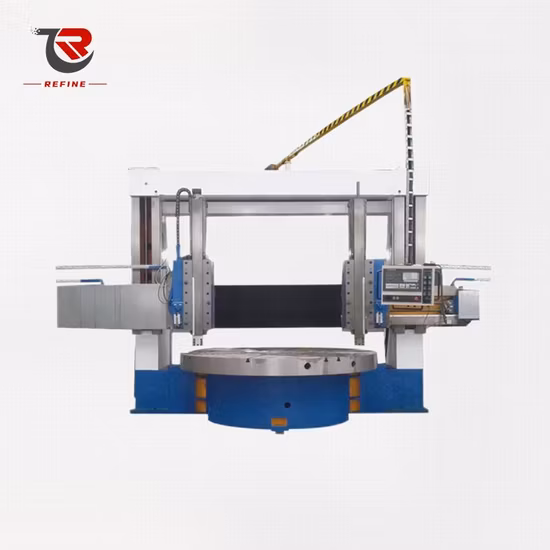

Doppelständer-Vertikaldrehmaschine Ck5240

Overview

Basisinformation.

Modell Nr.	CK5240
Verarbeitungszubehör	Metall
Führungsschiene	Hydraulisch
Werkzeughalter	4
Energiequelle	Hydraulischer Druck
Steuerungsmodus	Gang
Automatische Note	Handbuch
Einstellungsmodus	Tisch
Präzision	Präzision
Zertifizierung	CE, ISO 9001
Zustand	Neu
Transporttyp	auf dem Seeweg
Hauptwort	CNC-Drehmaschine
Kontrolle	CNC-System
Maximaler Drehdurchmesser	5000 mm
Arbeitstischgröße	4500 mm
Spalte	Zwei
Zahlungsbedingung	T/T
Lieferzeit	45–100 Werktage nach Erhalt der Anzahlung
Dokumentieren	Englische Bedienungsanleitung
Anwendung	Flansch-/Ventil-/Metail-Teile
Transportpaket	Sperrholzkiste
Spezifikation	Nach welchem ​​Modell
Warenzeichen	NEIN
Herkunft	Dalian, China
HS-Code	8458990000
Produktionskapazität	5000 Stück/Jahr

Verpackung & Lieferung

Paketgröße 360,00 cm * 220,00 cm * 230,00 cm Paketbruttogewicht 10000,000 kg

Produktbeschreibung

PRODUKTIONSBESCHREIBUNG

Diese Maschine eignet sich für Schneidwerkzeuge aus Schnellarbeitsstahl und -legierungen, Hardware für Eisenmetalle, Nichteisenmetalle und einige nichtmetallische Teile innerhalb und außerhalb des Zylinders, des Endes, des Nutens oder der Grobbearbeitung usw.
Die Werkzeugmaschine ist einständerig aufgebaut. Es besteht aus Querträger, Werkbank, Querträger-Hebemechanismus, vertikalem Werkzeughalter, AC-Servoantriebssystem, hydraulischem Gerät und elektrischem Schaltschrank. Die Werkzeugmaschine ist mit einer externen Schutzabdeckung ausgestattet.

MASCHINENBILDER

PARAMETER

Name	Einheit	CK5225	CK5240	CK5250	CK5263	CK5280
Maximaler Schnittdurchmesser des Werkstücks	mm	2500	4000	5000	6300	8000
Werkbankdurchmesser	mm	2250	3200	4500	5700	6300/7200
Maximale Höhe des Werkstücks	mm	1600/2000	2000/2500/3150	2000/2500/3150	2500/3150/4000	3500/4000/5500
Maximales Gewicht des Werkstücks	T	15	32	50	80/125	60/80/150
Drehzahlbereich der Werkbank	U/min	2~63	0,5~45	0,5~40	0,5~40	0,32~32
Workbench-Speed-Serie	Schritt	zwei Gänge keine Stufe	zwei Gänge keine Stufe	zwei Gänge keine Stufe	zwei Gänge keine Stufe	zwei Gänge keine Stufe
Hauptmotorleistung	kw	DC55	DC55	DC75	DC90	DC132
Maximales Drehmoment der Werkbank	kn.m	63	63	100	150	200

MASCHINENMERKMALE

WERKBANKSTRUKTUR: Der Tisch besteht aus Werkbank, Tischbasis, Spindelkomponenten und Getriebekomponenten. Werkbank und Werkbankbasis für die gesamte Gussstruktur, die Verwendung von hochfestem und spannungsarmem Gusseisen, Alterungsbehandlung der Güteklasse HT250, weist ausreichende Steifigkeit auf. Stärke und Stabilität. Werkbanklager mit hochpräzisen zweireihigen kurzen Zylinderrollenlagern der Serie NN30 durch Einstellung des Radialspiels, um einen hochpräzisen Drehtisch und eine hohe Lebensdauer zu gewährleisten. Werkbank-Führungsschiene für hydrostatische Konstantstromführung, um eine langfristig stabile Werkbank zu gewährleisten. HYDRAULIKSTATIONTischstatisches Drucksystem, Hauptübertragungssystem, Querträger-Klemmsystem, hydraulisches Ausgleichssystem für den vertikalen Revolverkolben. Statischer Drucksystemtisch durch die Ölpumpe, das statische Drucköl wird jedem Ölbecken zugewiesen, Tischhöhe durch Einstellen der Reichweite von 0,06–0,15 mm. Der Druckschutz des hydraulischen Geräts, z. B. die Verwendung von Druck, wird automatisch abgeschaltet. BALKENSTRUKTUR: Durch die Balken, die horizontale Vorschubübertragungsstruktur, den Klemmmechanismus und das hydraulische Gerät sowie andere Komponenten. Balken aus hochfestem und spannungsarmem Gusseisen, Alterungsbehandlung, Die strukturelle Stabilität wird nicht verformt, die Führung weist nach dem IF-Abschrecken ausreichende Steifigkeit und Festigkeit auf, um die Genauigkeit der Maschine sicherzustellen. Die Oberseite der Führungsschiene ist mit einer Gewichtsreduzierungs- und Entladevorrichtung ausgestattet, die den Widerstand des Werkzeughalters während der Bewegung verringert. Die Kontaktfläche des Balkens und der Säulenführungsschiene ist mit einem verschleißfesten PTFE-Führungsschienen-Weichband verklebt, das einen kleinen Reibungskoeffizienten aufweist und die Lebensdauer der Werkzeugmaschine erheblich verlängert. Der Balken wird vor der Säule platziert, so dass der vertikale Balken in der vertikalen Säule bleibt. ELEKTRISCHES SYSTEM Alle Komponenten der Maschinensteuerung, wie z. B. Schütze, sind im Stromverteilerschrank installiert. Alle Bedienkomponenten sind zentral an der Hängetasterstation montiert. Das elektrische System der Maschine und die mechanische Aktion setzen viele Ketten ein, um die Zuverlässigkeit und Sicherheit der Maschinensteuerung und der mechanischen Bewegung zu gewährleisten. Im Fehlerfall drücken Sie einfach die Nottaste, um die gesamte Ausrüstung mit Strom zu versorgen. GANTRYGantry besteht aus den linken und rechten Säulen und Verbindungsbalken. Im oberen Teil des Portals befinden sich linke und rechte Hubkästen, die vom Wechselstrommotor über das Schneckengetriebe und die Doppelschraube angetrieben werden, um den Balken entlang der linken und rechten Säulenschienen auf und ab bewegen zu können. Werkzeugmaschinen links und rechts Säulen, Balken und andere großflächige Verwendung von hochfestem, spannungsarmem Gusseisenmaterial, Härte HB170-190, die Maschine hat eine größere Festigkeit und höhere Steifigkeit, nach der Alterungsbehandlung, um Spannungen zu beseitigen und die Genauigkeit der zu gewährleisten Maschine.
