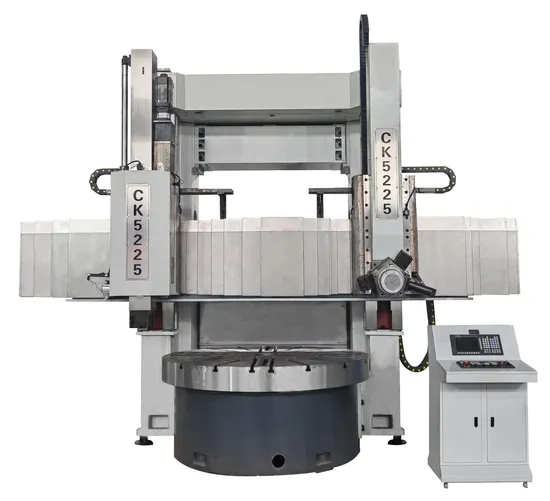

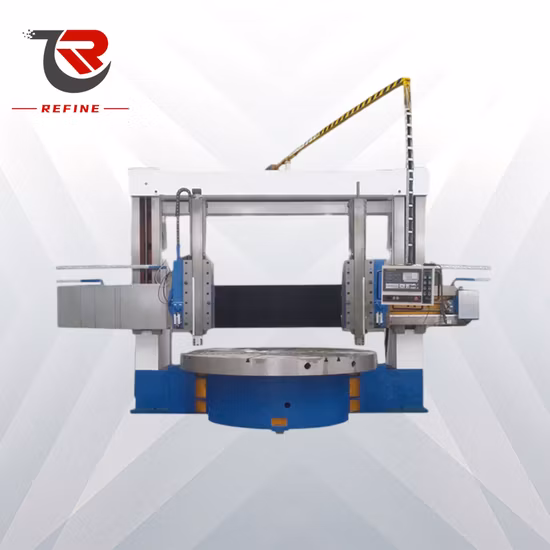

Ck5231 Vtl Fanuc CNC-Vertikaldrehmaschine

Overview

Basisinformation.

Modell Nr.	CK5225 CK5231 CK5240
Verarbeitungszubehör	Metall
Führungsschiene	Hydraulisch
Werkzeughalter	4
Energiequelle	Hydraulischer Druck
Steuerungsmodus	Gang
Automatische Note	Handbuch
Einstellungsmodus	Tisch
Präzision	Präzision
Zertifizierung	CE, ISO 9001
Zustand	Neu
Transporttyp	auf dem Seeweg
Hauptwort	CNC-Drehmaschine
Kontrolle	CNC-System
CNC-System	Fanuc/Siemens
Motor	Servo
Spalte	Zwei
Zahlungsbedingung	T/T
Dokumentieren	Englische Bedienungsanleitung
Lieferfrist	Anhänger/CFR/CIF
Anwendung	Flansch-/Ventil-/Metail-Teile
Lieferzeit	45–100 Werktage nach Erhalt der Anzahlung
Transportpaket	Sperrholzkiste
Spezifikation	Nach welchem ​​Modell
Warenzeichen	NEIN
Herkunft	Dalian, China
HS-Code	8458990000
Produktionskapazität	1000 Stück/Jahr

Verpackung & Lieferung

Paketgröße 605,00 cm * 440,00 cm * 487,00 cm Bruttogewicht des Pakets 410.000,000 kg

Produktbeschreibung

PRODUKTIONSBESCHREIBUNG

Die Maschine kann alle Arten von Metallwerkstoffen und -legierungen, Nichteisenmetallen, nichtmetallischen Werkstoffen und anderen Werkstücken bearbeiten. Es kann das Grob- und Feindrehen der inneren und äußeren zylindrischen Oberfläche, der inneren und äußeren konischen Oberfläche, der flachen Oberfläche, der Kreisbogenoberfläche, aller Arten komplizierter Drehoberflächen sowie der inneren und äußeren Ringnut durchführen.
(1) Die linke Werkzeugauflage übernimmt das Fanuc-System (Zwei-Achsen-Steuerung);
(2) Die rechte Werkzeugablage übernimmt die DVT-Struktur, das supersynchrone Peking-System.
(3) Die Spindel verfügt über ein stufenloses Vierganggetriebe.

MASCHINENBILDER

PARAMETER

NEIN.	NAME	EINHEIT	CK5231
1	Max. Drehdurchmesser	mm	3150
2	Werkbankdurchmesser	mm	2830
3	Max. Gewicht des Werkstücks	T	10
4	Max. Höhe des Werkstücks	mm	2000
5	Max. Drehmoment des Arbeitstisches	KN.m	100
6	Drehzahlbereich des Arbeitstisches	U/min	2 -63
7	Max. Horizontale Bewegung des Werkzeugpfostens	mm	-50~1750
8	Max. Vertikale Bewegung des Werkzeugpfostens	mm	1200
9	RAM-Abschnittsgröße	Mm2	255*200
10	Werkzeugleisten-Sekundengröße (B*H)	mm	40*40
11	Max. Schnittkraft vert. Werkzeug	KN.m	50
12	Schwenkwinkel von Vert. TP	Grad	±30
13	Fütterungsserie	Schritt	27
14	Der Bereich der Fütterung	mm/min	0,25-90
15	Strahlfahrt	mm	1550
16	Hauptmotorleistung	kw	55
17	Motorleistung zum Heben und Senken des Balkens	kw	11
18	Gewicht der Drehmaschine	T	41

MASCHINENMERKMALE

WERKBANKSTRUKTUR: Der Tisch besteht aus Werkbank, Tischbasis, Spindelkomponenten und Getriebekomponenten. Werkbank und Werkbankbasis für die gesamte Gussstruktur, die Verwendung von hochfestem und spannungsarmem Gusseisen, Alterungsbehandlung der Güteklasse HT250, weist ausreichende Steifigkeit auf. Stärke und Stabilität. Werkbanklager mit hochpräzisen zweireihigen kurzen Zylinderrollenlagern der Serie NN30 durch Einstellung des Radialspiels, um einen hochpräzisen Drehtisch und eine hohe Lebensdauer zu gewährleisten. Werkbankführungsschiene zur konstanten hydrostatischen Führung, um eine dauerhaft stabile Werkbank zu gewährleisten. BALKENSTRUKTUR: Durch die Balken, die horizontale Vorschubübertragungsstruktur, den Spannmechanismus und die hydraulische Vorrichtung sowie andere Komponenten. Balken aus hochfestem und spannungsarmem Gusseisen, Alterungsbehandlung, strukturelle Stabilität wird nicht verformt, die Führung nach dem IF-Abschrecken mit ausreichender Steifigkeit, Stärke, um die Genauigkeit der Maschine sicherzustellen.
ELEKTRISCHES SYSTEMAlle Maschinensteuerungskomponenten wie Schütze sind im Stromverteilerschrank installiert. Alle Bedienkomponenten sind zentral an der Hängetasterstation montiert. Das elektrische System der Maschine und die mechanische Aktion setzen viele Ketten ein, um die Zuverlässigkeit und Sicherheit der Maschinensteuerung und der mechanischen Bewegung zu gewährleisten. Im Fehlerfall drücken Sie einfach den Notfallknopf, um die gesamte Ausrüstung mit Strom zu versorgen.
Zu den hydraulischen Stationen gehören: das statische Tischdrucksystem, das Hauptübertragungssystem, das Querträger-Klemmsystem und das hydraulische Ausgleichssystem für den vertikalen Revolverkolben. Statischer Drucksystemtisch durch die Ölpumpe, das statische Drucköl wird jedem Ölbecken zugewiesen, Tischhöhe durch Einstellen der Reichweite von 0,06–0,15 mm. Der Druckschutz des hydraulischen Geräts, z. B. die Verwendung von Druck, wird automatisch abgeschaltet.
